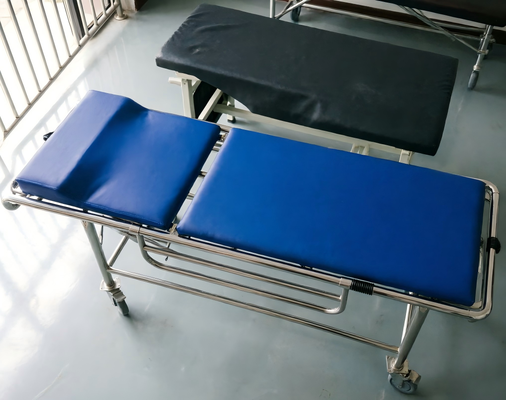

240 kg maximale belasting 37,5 kg lichtgewicht MRI veilige niet-magnetische brancard voor het vervoer van patiënten

De MRI-geleide interventiebrancard is speciaal gebouwd voor interventionele MRI-procedures zoals biopsieën, injecties en ablaties. Deze procedures vereisen absolute stabiliteit van de patiënt; elke beweging tijdens het geleiden van de naald kan resulteren in verkeerd geplaatste instrumenten of letsel aan omliggende weefsels. Deze brancard is voorzien van vier nauwkeurig vergrendelde zwenkwielen, een niet-magnetische patiëntenweegschaal en een stijf platform met plat opklapbare zijrails, terwijl de volledige niet-magnetische eigenschappen tot 3T behouden blijven.

Precisie vergrendelde zwenkwielen:De vier nauwkeurig vergrendelde zwenkwielen zijn het bepalende kenmerk van deze brancard. Elk zwenkwiel heeft twee onafhankelijke remmen: een richtingsvergrendeling die zwenken voorkomt maar rechtuit kan rollen, en een totale vergrendeling die zowel zwenken als rollen voorkomt. De remmen worden bediend door voetpedalen die positieve voelbare feedback geven. De remmechanismen zijn gemaakt van keramiek en kunststof – geen ijzeren veren. De zwenkwielen hebben een diameter van 15 cm, geleidende rubberen loopvlakken en keramische lagers.

Niet-magnetische mechanische schaal:De brancard is voorzien van een niet-magnetische mechanische schaal die in het dek is geïntegreerd. De weegschaal is niet elektronisch: hij maakt gebruik van een veer- en hefboommechanisme zonder stalen componenten. De veer is gemaakt van een nikkel-titaniumlegering (Nitinol), die niet-magnetisch is en een uitstekende elasticiteit heeft. De weegschaal is verzonken in het dek zodat er geen drukpunt ontstaat voor de patiënt. Het gewicht van de patiënt wordt weergegeven op een mechanische wijzerplaat aan het voeteneinde van de brancard; de wijzerplaat is van beide kanten leesbaar.

De weegschaal heeft een capaciteit van 350 pond, met schaalverdelingen van 0,5 pond. Het is nauwkeurig tot op 1 procent van de meetwaarde. Om de weegschaal te gebruiken, wordt de patiënt op de brancard geplaatst en drukt de medewerker op een nulstelknop (mechanisch, niet elektronisch). De weegschaal geeft vervolgens het gewicht van de patiënt weer. Het weegschaalmechanisme is volledig autonoom en vereist geen batterijen of externe voeding. Het kan in het veld worden gekalibreerd met behulp van standaard kalibratiegewichten.

Stijf koolstofvezeldek:Het dek is gemaakt van een met koolstofvezel versterkt polymeer uit één stuk, zonder bewegende delen. De stijfheid van het dek is essentieel voor interventionele procedures; elke buiging kan ervoor zorgen dat de patiënt van positie verandert. Het dek heeft een gemeten doorbuiging van minder dan 0,05 inch onder een gelijkmatig verdeelde belasting van 300 pond. Het dekoppervlak is antislip en vloeistofdicht, zonder naden die verontreinigingen kunnen vasthouden.

Opklapbare zijhekken:De zijhekken kunnen volledig plat tegen het dek worden gevouwen wanneer ze niet nodig zijn, waardoor de breedte van het brancard wordt verkleind tot 24 inch voor doorgang door de MRI-boring. De rails zijn gemaakt van slagvast polymeer en worden vastgezet met niet-metalen clips. Wanneer ze omhoog staan, bieden de rails een afrolbescherming van 10 cm – minder dan bij standaard brancards, maar voldoende voor interventioneel gebruik waarbij de patiënt doorgaans wakker is en meewerkt. De rails kunnen een zijdelingse kracht van 50 pond dragen.

Vaste hoogte:De dekhoogte is vastgesteld op 24 inch – de optimale hoogte voor uitlijning met de meeste interventionele MRI-tafels. Een vaste hoogte elimineert de complexiteit van hydraulische of gasveermechanismen, die een bron van beweging van de patiënt kunnen zijn. De brancard kan echter worden besteld met een in hoogte verstelbare optie, indien nodig voor specifieke MRI-systemen.

Klinische toepassingen omvatten MRI-geleide prostaatbiopsie, leverablatie, borstbiopsie en begeleiding bij resectie van hersentumoren. Bij deze procedures wordt de patiënt op de brancard geplaatst en vervolgens in de boring verplaatst. De nauwkeurig vergrendelde zwenkwielen zorgen ervoor dat de brancard niet beweegt tijdens het plaatsen van de naald, wat wel kan gebeuren terwijl de patiënt gedeeltelijk in de boring zit. Dankzij de geïntegreerde weegschaal kan de anesthesioloog de gewichtsveranderingen van de patiënt volgen – belangrijk wanneer grote hoeveelheden vloeistof worden geïnfuseerd of opgezogen.

Eén afdeling interventionele radiologie meldde dat het gebruik van deze brancard de proceduretijd met gemiddeld 15 minuten per geval verkortte, voornamelijk omdat de tijd die voorheen werd besteed aan het vergrendelen en stabiel maken van de brancard, was geëlimineerd. De afdeling rapporteerde ook nul incidenten met patiëntbewegingen in 300 procedures, vergeleken met 4 incidenten in de 200 procedures vóór de adoptie van deze brancard.

• Set wegwerplakens die passen op het deck en de schaalknop (waardoor de wijzerplaat leesbaar blijft en de steriliteit behouden blijft).
• Armplank die aan de zijkant van de brancard wordt bevestigd om de armen van de patiënt weg van de interventieplaats te positioneren.
• Set radiolucente positioneringswiggen voor het nauwkeurig afstemmen van de houding van de patiënt.
• De fabrikant levert een certificaat van niet-magnetische conformiteit voor gebruik tot 3T, evenals een afzonderlijk certificaat voor de nauwkeurigheid van de weegschaal.
