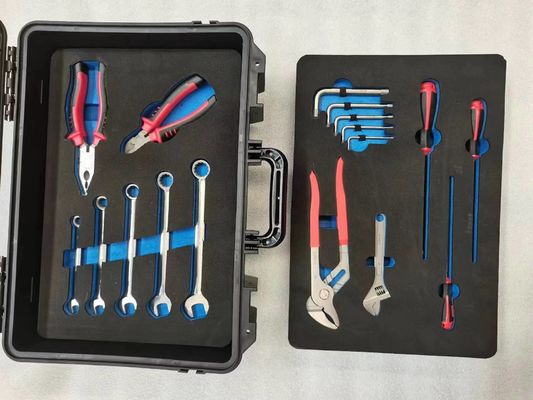

Een uitgebreide niet-magnetische gereedschapskist voor MRI-technici, uitgerust met titaniumgereedschappen voor effectief onderhoud van medische apparatuur
| Merknaam | Jovi |
|---|---|
| Certificering | ISO9001 |
| Model Number | 1-cf-7 |
| Document | JVVM-NMT-Series SPE and Quo...on.pdf |
| Minimum Order Quantity | 1set |
| Prijs | $1680~$3420/set |
| Packaging Details | Carton&wooden Box |
| Levertijd | 14 ~ 26 dagen |
| Payment Terms | T/T |
| Supply Ability | 300 Set / Month |
Productdetails
| Gewicht | 500 gram | Magnetisch eigendom | Niet-magnetisch |
|---|---|---|---|
| Corrosiebestendigheid | Hoog | Hardheidsbereik | 20-42 HRC |
| Koppelbereik | 1-10 N*m | Magnetische gevoeligheid | < 5 × 10⁻⁶ |
Productomschrijving
Jovvi niet-magnetische titanium toolkit voor MRI-engineering – versie 3 (stapsgewijze selectiegids voor MRI-ingenieurs)
1. Kwaliteit – Inzicht in de drie titaniumkwaliteiten die door Jovvi worden gebruikt
Niet alle titaniumgereedschappen presteren hetzelfde. Jovvi selecteert specifieke titaniumlegeringen op basis van de gereedschapsfunctie:
| Titanium kwaliteit | Samenstelling | Hardheid (HRC) | Gebruikt voor | Sleuteleigenschap |
|---|---|---|---|---|
| Graad 2 (commercieel zuiver) | 99,2% Ti | 20–25 | Pincetten, linialen, plamuurmessen | Vervormbaarheid, corrosieweerstand |
| Graad 5 (Ti‑6Al‑4V) | 90% Ti, 6% Al, 4% V | 36–42 | Inbussleutels, schroevendraaiers, moersleutels, doppen | Hoge sterkte, slijtvastheid |
| Graad 23 (Ti‑6Al‑4V ELI) | Extra lage interstitials | 34–38 | Momentsleutels, cryostaatgereedschap | Breuktaaiheid bij lage temperatuur |
Kwaliteitsgarantie: Elk gereedschap is lasergemarkeerd met een hardmetaalsoortcode (bijv. “Gr5” voor klasse 5). Geen vermenging van lagere cijfers zonder openbaarmaking.
2. Toepassingsscenario's – Taakgebaseerd selectiestroomdiagram
Gebruik de volgende beslissingsboom om het juiste Jovvi-hulpmiddel voor elke MRI-technische taak te selecteren.
Stap 1: Identificeer de MRI-zone en veldsterkte
| Zone | Veldsterkte | Gereedschapsvereiste | Aanbevolen Jovvi-kit |
|---|---|---|---|
| Zone IV (scannerruimte – binnen 0,5 m van de boring) | 0,5–7 T | Maximale veiligheid, geen artefacten | ProKit‑2 of ProKit‑3 |
| Zone III (controlekamer – buiten 0,5 m maar binnen de kooi van Faraday) | < 0,5 mT | Niet-magnetisch, minder artefacten | ProKit‑1 (voldoende) |
| Zone II (gang – buiten afgeschermde ruimte) | Alleen aardveld | Elke non-ferro | ProKit‑1 of standaard messing gereedschap |
| Binnenboring (tijdens onderhoud met aflopende magneet) | 0 T (indien opgelopen) | Alle, maar Jovvi Ti wordt nog steeds aanbevolen | Elke kit (magnetische gevoeligheid is niet relevant als het veld nul is) |
Jovvi-opmerking: Zelfs wanneer de magneet wordt afgezwakt, kan restmagnetisme in stalen gereedschappen later worden overgedragen op scanneronderdelen. Gebruik altijd titanium.
Stap 2: Identificeer de specifieke taak – gereedschap voor gereedschap
Taakcategorie A: Manipulatie van bevestigingsmiddelen (schroeven, bouten, moeren)
| Bevestigingstype | Gemeenschappelijke locatie | Aanbevolen Jovvi-tool | Titanium kwaliteit | Alternatief (niet aanbevolen) |
|---|---|---|---|---|
| Zeskantige dop (1,5–6 mm) | RF-spoelafdekkingen, gradiëntpanelen | Inbussleutelset (L-stijl) | Graad 5 | Messing inbussleutels (gemakkelijk strippen) |
| Zeskantige dop (8–19 mm) | Cryostaatpoorten, patiënttafelsteunen | Dopsleutelset + ratel | Doppen klasse 5 + Be-Cu ratel | 316 roestvrij (artefacten) |
| Torx (T6-T30) | Magneetafdekpanelen, RF-schermen | Torx-drivers (vaste handgreep) | Punt 5, messing handvat | Keramiek (bros) |
| Philips/platkop | Bedieningsconsole, accessoirebevestigingen | Schroevendraaiers (3–6 mm) | Mes van klasse 5, handvat van messing/kunststof | 316 roestvrij staal (magnetiseert na verloop van tijd) |
| Zeskantmoer (blootgesteld) | Flenzen voor heliumontluchtingsleidingen | Steeksleutelset | Graad 5 | Messing (kaken gespreid onder koppel) |
Jovvi ProTip: Gebruik voor cryostaatpoortmoeren (vaak vast vanwege thermische cycli).Jovvi momentsleutel (1–10 N·m)met titanium socket van klasse 23. Overschrijd nooit 8 N·m op heliumpoortmoeren.
Taakcategorie B: snijden, nieuwsgierig maken en slaan
| Taak | Aanbevolen Jovvi-tool | Titaniumgehalte | Veiligheidsopmerking |
|---|---|---|---|
| Snijden van koperen RF-gaas | Diagonale messen | 90% Ti-kaken, bronzen draaipunt | Vonkvrij – veilig in de buurt van zuurstof |
| Nieuwsgierige RF-schildpanelen | Titanium koevoet (300 mm) | 100% Graad 5 | Gebruik plastic vulplaatjes om krassen op het koper te voorkomen |
| Oude geleidende pasta verwijderen | Titanium plamuurmes | 100% Graad 2 | Flexibel blad past zich aan gebogen oppervlakken aan |
| Het hameren van koperen bevestigingsmiddelen | Titaniumhamer (200 g kop) | 100% Graad 5 | Vervangbare gezichtsinzetstukken (nylon voor zachte slagen) |
| Terughalen van een gevallen schroef in de boring | Niet-magnetisch oppakgereedschap | Stuurpen van 100% klasse 5, magneetvrije klauw | Geen magneet – maakt gebruik van een mechanische grijper |
Taakcategorie C: Meting en inspectie
| Behoefte | Aanbevolen Jovvi-tool | Titaniumgehalte | Speciale functie |
|---|---|---|---|
| Spleetmeting (bijv. tussen RF-spoel en boring) | Titanium liniaal (150 mm of 300 mm) | 100% Graad 2 | Geëtste markeringen (geen geverfde inkt die kan afbladderen) |
| Dieptemeting (inbusschroeven) | Titanium dieptemeter | 100% Graad 5 | Schuifmechanisme met messing borgschroef |
| Visuele inspectie in krappe ruimtes | Niet-magnetische inspectiespiegel | Titanium steel, acryl spiegel | Spiegel afneembaar voor reiniging |
| Magnetische velddetectie (lokaliseren van strooiveld) | Geen hulpmiddel– gaussmeter gebruiken | N.v.t | Breng nooit een gaussmeter in de boring; deze zal verzadigen |
Stap 3: Bepaal de kitgrootte op basis van de gebruiksfrequentie
| Gebruiksfrequentie | Aanbevolen set | Reden |
|---|---|---|
| Eén keer per maand (incidentele service) | ProKit‑1 (18 gereedschappen) | Voldoende voor 90% van de bevestigingstaken |
| Eén keer per week (interne MRI-ingenieur) | ProKit‑2 (32 gereedschappen) | Voegt doppen, ratel, momentsleutel, tang toe |
| Dagelijks (buitendienstmonteur, cryogenenspecialist) | ProKit‑3 (45 gereedschappen) | Voegt diepe moffen, koevoet, plamuurmes en inspectiespiegel toe |
| Afdeling met >3 MRI-scanners | Twee ProKit‑2-kits | Eén bewaard in Zone IV, één in de werkplaats – voorkomt besmetting tussen zones |
3. Gereedschapsvariëteit - Gedetailleerde specificaties van Jovvi's 90% titanium gereedschap
Inbussleutelset (klasse 5, 100% Ti)
Maten: 1,5, 2, 2,5, 3, 4, 5, 6, 8, 10 mm (kogeleinde op lange arm)
Koppelwaarde: 5 N·m max (1,5 mm), 25 N·m max (10 mm)
Markering: Maat lasergeëtst op as (geen verf)
Magnetische gevoeligheid: < 5 × 10⁻⁶ (getest per gereedschap)
Schroevendraaierset (graad 5 blad, messing handvat)
Tipgroottes: Phillips #0, #1, #2; Plat 3 mm, 5 mm, 6 mm; Torx T6, T8, T10, T15, T20, T25, T30
Meslengte: 100 mm (standaard) of 150 mm (lange reikwijdte)
Handgreep: messing met gekartelde handgreep – niet-magnetisch, vonkvrij
Doorsteekconstructie: het mes strekt zich over de volledige lengte van het handvat uit voor koppeloverdracht
Doppenset (klasse 5, 100% Ti)
Schijfgroottes: 1/4″ en 3/8″ vierkante schijf (vierkante schijf is titanium – geen stalen inzetstuk)
Dopgroottes: 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 19 mm (6-punts, diep en ondiep)
Wanddikte: 2 mm (dunner dan stalen moffen – maakt toegang tot verzonken bevestigingsmiddelen mogelijk)
Markering: maat gestempeld (niet geëtst – gestempelde markeringen blijven leesbaar na slijtage)
Ratelhandgreep (titanium behuizing, messing tandwielen)
Aandrijfgrootte: 1/4″ (voor 6–13 mm doppen) of 3/8″ (voor 10–19 mm doppen)
Tandwielmechanisme: Berylliumkoper (Be‑Cu) – 60 tanden, 6° draaiboog
Omkeerhendel: Messing (geen ferromagnetische arreteerkogel – maakt gebruik van wrijvingspal)
Koppelcapaciteit: 25 N·m (1/4″), 60 N·m (3/8″)
Momentsleutel (Ti-balk van klasse 23, Be-Cu-veer)
Bereik: 1–10 N·m (vooraf ingesteld instelbaar)
Nauwkeurigheid: ±5% van de meetwaarde (gecertificeerd met testrapport)
Lichaam: Titanium (klasse 23 voor taaiheid bij lage temperaturen – gebruik van cryostaat)
Veer: Berylliumkoper (niet-ferromagnetisch, stabiele veerconstante)
Tangen (90% Ti-bekken, bronzen draaipunt)
Uitvoeringen: Naaldneus (150 mm), zijkniptang (130 mm), combinatietang (180 mm)
Kaken: titanium van klasse 5 – gehard tot 40 HRC op het grijpoppervlak
Draaipunt: Fosforbrons – niet-magnetisch, zelfsmerend
Handgrepen: titanium met krimpkous (geen stalen veren aan de binnenkant)
Hamer (100% Ti-kop, glasvezelhandvat)
Hoofdgewicht: 200 g, 300 g of 500 g
Materiaal kop: Titanium graad 5 – uit één stuk gesmeed (geen stalen inzetstuk)
Gezicht: verwijderbare inzetstukken van nylon of polyurethaan voor zachte slagen
Handgreep: glasvezel – niet-geleidend, niet-magnetisch (vermijd hout – splinters in de buurt van cryostaat)
4. Productiegarantie – testen voor elke gereedschapscategorie
Jovvi treedt opgereedschapspecifiekkwaliteitstests die verder gaan dan algemene ferromagnetische screening:
| Gereedschapscategorie | Aanvullende test | Passend criterium |
|---|---|---|
| Inbussleutels | Torque to fail (destructief monster van elke batch) | Mislukt bij >2× nominaal koppel |
| Schroevendraaiers | Tiphardheid (Rockwell) | 38-42 HRC (graad 5) |
| Stopcontacten | Concentriciteit (slingering) | < 0,1 mm gemeten bij aandrijfvierkant |
| Ratel | Cyclustest (10.000 cycli bij 50% maximaal koppel) | Geen overslaan van versnellingen of slijtageresten |
| Momentsleutel | Kalibratiedrift (na 1.000 cycli) | < ±5% ten opzichte van de uitgangswaarde |
| Tang | Snijvermogen (koperdraad) | Zuivere snede, geen kaakvervorming |
| Hamer | Impacttest (10.000 slagen bij 2 J) | Geen barsten in de kop of loslaten van de handgreep |
Elke kit bevat eentestoverzichtskaarttoont batch-pass-resultaten voor de specifieke tools erin.
5. Snelle selectietabel – Welke Jovvi Kit voor welke MRI-rol?
| MRI-rol | Primaire taken | Aanbevolen Jovvi-kit | Waarom |
|---|---|---|---|
| MRI-ingenieur in het ziekenhuis | Dagelijkse aanpassingen van de patiëntentafel, verwisselen van spoelen, basisonderhoud | ProKit‑2 (32 gereedschappen) | Dekt 95% van de taken af, inclusief momentsleutel |
| Buitendienstmonteur (OEM) | Volledige demontage van de scanner, toegang tot de cryostaat, vervanging van de gradiënt | ProKit‑3 (45 gereedschappen) | Diepe stopcontacten, koevoet en plamuurmes essentieel |
| MRI bouw/installatieploeg | RF-afscherming, afwerking van de magneetruimte | ProKit‑1 (18 gereedschappen) + aparte titanium hamer | Hamer niet in ProKit‑1 – apart bestellen |
| Cryogeen servicespecialist | Heliumvullingen, onderhoud van ontluchtingsleidingen, werkzaamheden aan de cryostaatpoort | ProKit‑3 (45 gereedschappen) + extra momentsleutel | Diepe doppen en gereedschappen van klasse 23 voor lage temperaturen |
| Onderzoek MRI (7T, dieren MRI) | Kleine spoelreparaties, precisieaanpassingen | ProKit‑2 (32 gereedschappen) met kleinere inbussleutels (tot 0,9 mm) |
