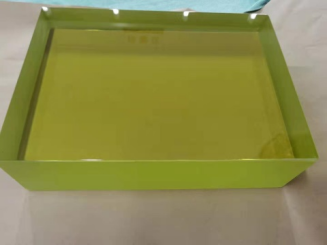

Dichtheid 5,5 G/cm³ röntgenbeschermingsbril met superieure afschermingsprestaties voor medische en industriële toepassingen

Loodglas is niet gewoon gewoon glas met lood toegevoegd.homogeen anorganisch materiaalgevormd door het smelten van silica (SiO2), loodmonoxide (PbO) en andere modificatoren bij ongeveer 1.350°C. Het loodmonoxidegehalte varieert doorgaans vanandere, met een gewichtspercentage van niet meer dan 50%, waardoor het glas zijn stralingsbeschermende eigenschappen bezit en tegelijkertijd transparant blijft.

Lood heeft eenhoog atoomgetal (Z = 82). Hoog-Z-materialen wisselen met röntgen- en gammastralen voornamelijk via defoto-elektrisch effectDe kans op foto-elektrische absorptie is evenredig met Z4/E3.De absorptiecoëfficiënt van lood is ongeveer 10 keer hoger dan die van calcium (Z=20, het belangrijkste onderdeel van beton) en 100 keer hoger dan dat van koolstof (Z=6, in kunststof).

Belangrijkste fysische formuleJovvi-loodglas bereikt bij 140 keV μ = 2,5 ∼3,5 cm−1, vergeleken met μ = 0,15 cm−1 voor gewoon raamglas.

Het toevoegen van loodoxide vermindert de lichtdoorstraling.

• Gebruik vansiliciumfolie van hoge zuiverheid(99,9%) om verontreinigingen die waas veroorzaken te minimaliseren

• Controleredoxtoestand(verhouding Fe2+/Fe3+) om een neutrale grijs-groene tint te behouden

• Poleren van beide oppervlakken totRuwheid < 10 nm(standaard floatglas: 50 ∼ 100 nm)

ResultatenEen 2,8 mm Pb-equivalent paneel (fysieke dikte 16 mm) zendt82 ∼ 84% zichtbaar licht¢ vergelijkbaar met een typisch venster scherm.

De nominale waarde (bijv. 2,5 mm Pb) moet over het gehele paneel worden bereikt, niet alleen in het midden.9 puntenop een paneel van 1,2 × 0,8 m. Maximale afwijking:±0,05 mm Pb(equivalent aan een variatie van < 2%).

Onder gamma-blootstelling vormt zich puur loodglaskleurencentra vastzittende gaten in het glazen netwerk die blauw licht absorberen, wat gele-bruine verkleuring veroorzaakt.0.8 ∙ 1,2 gewichtspercenten ceriumoxide (CeO2), die gaten opsluit voordat ze stabiele kleurencentra worden.

Testgegevens: 1000 uur continue 60Co-gamma-bestraling (1 Gy/uur, 99mTc equivalent van 10 jaar typische werklast). Jovvi kernkwaliteit: ΔE = 2,1 (slechts detecteerbaar)..7 (ernstig bruin, 30% lichtverlies).

Bubbels > 0,5 mm verminderen de lokale afschirmingsdoeltreffendheid (de glasdichtheid daalt).

Kernglas is:geallieerd(langzaam afgekoeld) om interne spanning te verminderen.< 20 nm/cm(ASTM F218 toestaat 35 nm/cm). lage spanning voorkomt spontane breuk tijdens thermische cyclus (bijv. airconditioning aan/uit, winter/zomer).

KantensterkteAlle randen zijn:gecamperdDe chemische versterking (ionenuitwisseling) die beschikbaar is voor warm laboratorium kleine panelen vergroot de randsterkte met 2x.

Typische opstellingDe gammacamera draait 180° 360° rond de patiënt.

Jovvi-specificatie:

• Loodequivalentie: 2,5 ∼ 3,0 mm Pb

• Fysieke dikte: 14-18 mm

• Panelgrootte: 1200×800 mm (voldoende om het hele portier te bekijken)

• Lichtdoorstraling: 82 ∼ 84%

Bijzondere ontwerpfunctie:Grote kijkhoek Verplaatsingsverlies < 10% bij 45° afwijking van de as. Technologen kunnen de patiënt zien terwijl hij aan de console zit zonder het lichaam te draaien.

De uitdaging: 511 keV-fotonen hebben een halfwaarde laag lood van ~4 mm. Een 5 mm Pb monolithisch glazen paneel (28 mm dik) weegt 110 kg/m2 en zendt nog steeds ~50% van 511 keV.

Jovvi samengestelde oplossing:

• Voorzijde: 2,5 mm Pb-glas (15 mm dik)

• Midden: 10 mm loodacryl (2,5 mm Pb eq. bij 140 keV, 1,5 mm bij 511 keV)

• Achterkant: 2,5 mm Pb-glas (15 mm dik)

• Totale transmissie van 511 keV:< 15%

• Gewicht: 70 kg/m2 (36% lichter dan monolithisch)

Optische binding: De drie lagen zijn gebonden met UV-stabiele lijm. Geen waas, geen dubbele afbeeldingen, geen delaminatie onder thermische cyclus (~10°C tot +40°C).

Inrichting: Loodglaspaneel (meestal 400 × 300 mm of 500 × 400 mm) gemonteerd in een dampkap of een laminair-stroomkast.

Jovvi-specificatie:

• Blei-equivalentie: 2,5 mm Pb (voldoende voor korte behandelingstijden)

• Fysieke dikte: 14 mm

• Anti-reflectiecoating (AR)aan beide zijden

• Centrale vrije zone: 150 mm diameter met nul bubbels > 0,2 mm

Ergonomisch voordeel: Apotheker leest 0,01 ml spuit graduaties op 30 cm afstand zonder oogvermoeidheid.

InrichtingPatiënt ontvangt 200 800 mCi 131I (364 keV gamma).

Jovvi-specificatie:

• Loodequivalentie: 3,5 ∼ 4,0 mm Pb

• Fysieke dikte: 20×24 mm

• Panelgrootte: 800×600 mm (voldoende voor observatie)

• Lichtdoorlaatbaarheid: 76~80%

Critische vereiste:Nul vervormingJovvi verstrekt een certificaat van optische vlakheid (<0,1 mm over 1 m).

Grote kerngeneeskundeafdelingen hebben vaak meerdere controlekamers langs een gang.

Jovvi oplossing:met een breedte van niet meer dan 50 mmJovvi verstrekt een certificaat van kleurconsistentie (ΔE < 1,0 tussen twee panelen).

Elke partij loodoxide (PbO) wordt getest op onzuiverheden: arseen (< 0,01%), antimon (< 0,005%), ijzer (< 0,02%).

1. Röntgentransmissiebeeldvorming(80 kV, 2 mA)

2. Verminderingsmeting- 140 keV bron (99mTc of gefilterde röntgenstraling). 9 punt raster.

3. Optische inspectieLichte doos (10.000 lux) Bubbels, schrammen, strepen.

4. Vlakheid¢ Laserinterferometer ¢ < 0,1 mm over 1 m.

• ISO 13485:2016¢ kwaliteitsmanagement van medische hulpmiddelen

• ISO 9001:2015¢ Algemeen kwaliteitsmanagement

• CE-markering¢ Medisch hulpmiddel van klasse I (EU)

• FDA 510 (k)️ Beschikbaar voor röntgenbeschermingsglazen

• RoHS 3

• Certificaat van conformiteit (serienummer, Pb-equivalent, afmetingen)

• Verslag van de 140 keV-dempingstest (9-puntsraster)

• Certificaat van CeO2-gehalte (bewijs van bruiningsbestandheid)

• Foto van de bubbelinspectie (centrale zone voor warmlabpanelen)

• Installatiehandleiding (koppelspecificaties, pakkettype, toepassing van loodband)
